آشنایی با گیت‌های منطقی (2019)
گیت‌های منطقی

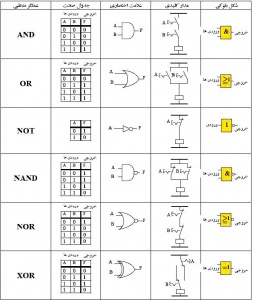

یک گیت منطقی مداری است که می تواند براساس ورودی های خود تصمیم بگیرد که در خروجی بله بگوید یا خیر. در این آموزش گیت‌های منطقی شامل گیت NOT، گیت NAND، گیت NOR، گیت XOR، گیت AND و در نهایت گیت OR به صورت پایه‌ای و آکادمیک معرفی خواهند شد. از دانشجو انتظار می‌رود در پایان آموزش با نماد منطقی، جدول صحت، مدار الکترونیک، جبر بولی گیت‌های منطقی آشنا باشند..
گیت NOT یا Inverter Gate
گیت NOT تنها یک ورودی ویک خروجی دارد و غالبا وارونگر نامیده می‌شود. کار این مدار تولید یک خروجی است که مشابه ورودی نباشد. نماد منطقی این مدار به شکل زیراست:
اگر ولتاژ ورودی وارونگرپایین باشد ولتاژ خروجی بالاست در صورتی که ولتاژ ورودی بالا باشد ولتاژ خروجی پایین خواهد بود. جدول زیر جدول صحت برای یک وارونگر است:
| خروجی | ورودی |
| 0 | 1 |
| 1 | 0 |
اگر خروجی گیت NOT دوباره وارد یک گیت NOT شود حاصل خروجی آن گیت دقیقا ورودی گیت نخست است.
گیت NAND
گیت‌های NOT ،OR ،AND سه جزء اصلی تشکیل دهنده‌ی تمام مدارهای دیجیتال هستند. گیت NAND یک NOT AND یا یک تابع AND وارون شده است. گیت منطقی NAND از ترکیب گیت AND و گیت NOT بوجود میآید. ابتدا ورودی‌های گیت NAND با یکدیگر AND می شوند و حاصل آن NOT می شود. در شکل زیر عملکرد گیت NAND را مشاهده می‌کنید:
نماد منطقی استاندارد برای گیت NAND در شکل زیر نشان داده شده است:
جدول صحت برای گیت NAND به شکل زیر است:
 |
A.B | B | A |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 |
| 1 | 0 | 0 | 0 |
همانطور که در جدول بالا مشاهده می کنید خروجی گیت منطقی در حالتی که حداقل یکی از ورودی‌ها در حالت 0 باشد در حالت 1 منطقی قرار می‌گیرد.
گیت NOR یا NOT OR GATE
گیت NOR به طور معمول یک گیت NOT OR است به بیان دیگر خروجی گیت OR برای تشکیل یک گیت NOR معکوس می‌شود.
نماد منطقی گیت NOR شکل زیر است:
که معادل با نماد زیر است:
جدول صحت برای گیت NOR شکل زیراست:
 |
B | A |
| 0 | 1 | 1 |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
گیت XOR
گیت OR انحصاری در برخی موارد گیت هر ولی نه همه نامیده می‌شود. عبارت گیت OR انحصاری به صورت عبارت گیت XOR خلاصه می‌شود. نماد منطقی گیت XOR در شکل زیر نمایش داده شده است:
جدول صحت گیت XOR به صورت زیر می باشد:
 |
B | A |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
| 0 | 0 | 0 |
می‌توانید این مطلب را از لینک زیر دانلود کنید:
