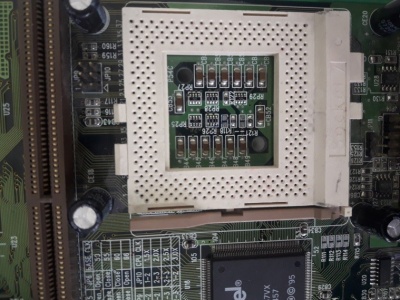

CPUها و شکاف‌ها و اسلات‌های آن‌ها

سوکت ۱

یک سوکت  169 ،PGAپایه ای است. مادربردهایی که دارای این سوکت هستند می‌توانند از پردازنده‌های  486 SX ،486 DX ،486 DX2 و نیز انواع /OverDrive DX2 استفاده کنند.

پردازنده‌های اصلیDX ، 4.5  وات و پردازنده‌ی DX2  وDX2/overdrive ، 6 وات مصرف توان دارند.

سوکت۲

این سوکتها علاوه بر پردازنده‌های 486 SX ،DX ،DX2  ازپردازندههای Pentium OverDrive  نیز پشتیبانی می­کند.

پردازنده  Pentium Over Drive مصرف توان 12.5 وات دارد.

سوکت۳

پردازنده‌ی  Dx4وPentium OverDrive  و همچنین نیز تراشههای پنج ولتی SX ،DX ،DX2 و 3.3  ،Pentium OverDrive ولتی پشتیبانی می‌کند. مصرف توان پردازنده ی DX4 ، 9.9  وات است، یک وات نیزبرای به کار انداختن فن استفاده می­‌کند که درمجموع 10.9 وات برق مصرف می‌نماید.

سوکت ۳ نمی‌تواند بصورت خودکار نوع ولتاژ ارائه شده به آن را تعیین نماید و کاربر با کمک جامپری که روی مادربرد و نزدیک سوکت ۳ قراردارد تعیین می‌کند که عملیات 3.3 یا 5 ولتی را به کارگیرد.

سوکت ۴

یک سوکت 273 پایه‌ای می‌باشد که برای پردازنده‌های 60 و 66 مگاهرتزی Pentium اولیه مناسب است. این سوکت ازپردازنده‌ی  Pentium OverDrive نیز پشتیبانی می‌کند.

پردازندهی پنتیوم اولیه 66 مگاهرتزی مصرف توان 16 وات و پردازندهی ،OverDrive  66 مگاهرتزی مصرف توان 13.5 وات دارد.

سوکت ۵

شرکت اینتل پردازندهی پنتیوم با سرعت های100 ،90 ،75  مگاهرتزی با فرایند 0.6 میکرونی  با مصرف توان 10.725 وات ایجاد کرد. این پردازنده‌های Pentium، دارای 296 پایه می‌باشند که به سوکت ۵ شرکت اینتل که دارای  320 گودال است متصل می‌شوند. این سوکت دارای  320 پایه دریک PGA متناوب می‌باشد.

سوکت۶

آخرین سوکت 486  برای پردازنده‌های   486 DX4 و486 Pentium OverDrive   طراحی شد. سوکت ۶ همان سوکت ۳ با دوپایهی اضافی است که دارای  235 پایه است. این سوکت هرگز ساخته نشد و در هیچ سیستمی اجرا نگردید و به جای آن از همان سوکت ۳ استفاده می‌کردند.

سوکت ۷

سوکت ۷ شبیه به سوکت ۵ است که یک پایه‌ی کلیدی اضافی در گوشه‌ی داخلی و درمقابل پایه‌ی کلیدی وجود دارد. بنابراین سوکت ۷ دارای  321پایه در یک ترتیب  SPGA 21×21 است.

اختلاف واقعی سوکت ۷ و سوکت ۵ دراین است که کل سوکت تغییری نکرده است، تنها مداربندی ماژول تنظیم کننده‌ی ولتاژ (VRM) روی مادربردتغییر می یابد.

ماژول تنظیم کننده ی ولتاژ (VRM) یک برد مدارکوچک یا گروهی از مداربندی قرار داده شده در مادربرد می‌­باشد که سطح ولتاژ برق پردازنده راتنظیم می­‌کند.

سوکت۸

یک سوکت SPGA با 387  پایه است و برای پردازندهی Pentium Pro طراحی شده است که دارای Cache L2   مجتمع می‌باشد.

Socket PGA-370

با معرفی پردازنده Celeron 300A درآگوست 1998 شرکت اینتل مستقیما نهانگاه L2 را در تاس پردازنده ترکیب نمود و آن‌ها دیگر به صورت مجزا نبودند. با نهانگاه کاملا مجتمع شده در تاس، دیگر نیاز به پردازنده نصب شده روی بورد وجود نداشت.

همه پردازنده های Celeron با 333 مگا هرتز و پایین تر فقط در نوع Slot 1 موجود بودند. این پردازنده‌ها از 366 به 433 مگاهرتز در دو نوع Slot 1 و Socket 370 و از 466 مگاهرتز و بالاتر فقط در نوع Socket 370 وجود دارند.

Socket 423

Socket 423 یک سوکت از نوع ZIF است  که در نوامبر سال 2000 برای Pentium 4 با نام کد Willamette عرضه شد.

Socket A (socket 462)

socket A به نام socket  462 در سال 2000 توسط شرکت AMD برای پشتیبانی از انواع PGA پردازنده‌های Athlon و Duron به بازار عرضه شد.

Slot 1 یا SC 242

Slot 1 یک شکاف 242 پایه‌ای می‌باشد که برای پذیرش پردازنده‌های Pentium II  و Pentium III  و اکثر پردازنده‌های Celeron طراحی شده است. از طرف دیگرSlot 2  شکافی پیچیده‌تر با 330 پایه است که برای پردازنده‌های Pentium II  وPentium III Xeon  طراحی شده است و اساسا مختص Workstation و سرورها می‌باشد.

Slot 2 یا SC330
Slot 2 که نام دیگر ان SC330 است اتصالگر شکاف 330 پایه‌ای است که­ در مادربوردهای پرهزینه که از پردازنده های  Pentium II  و Pentium III Xeon پشتیبانی می‌کنند استفاده میشود.

ادامه بحث سوکت‌ها تا 2019 در CPUها و جدیدترین سوکت‌های آن‌ها و CPUهای AMD : جدیدترین سوکت‌های AMD
