CPUهای AMD : جدیدترین سوکت‌های AMD

سوکت AM2 شرکت AMD

در می 2006 شرکت AMD پردازنده‌هایی تولید کرد که از یک سوکت جدید به نام  AM2 استفاده می‌کند. سوکت AM2 جایگزین آرایه‌ی گیج کننده‌ی سوکت‌های 754 و 939 و 940 شد که از پردازنده‌های Athlon 64  و Athlon 64 X2 و Athlon 64 FX پشتیبانی می‌کردند. سوکت AM2 شامل 940پین است و برای پشتیبانی از کنترلرهای حافظه‌ی DDR2 دو کاناله مجتمع طراحی می‌شود که به  Athlon 64 و خانواده پردازنده‌های Opteron در 2006 اضافه شد. سوکت 754 و 939 و940 شامل کنترلرهای حافظه  DDR با سوکت AM2 سازگاری پینی ندارد. سوکت‌های 754 و 939 و940، Hyper Transport v2 را پشتیبانی می‌کنند که اکثر پردازنده‌ها را به FSB 1GHZ محدود می‌کند.

سوکت +AM2 شرکت AMD

سوکت +AM2 یک ارتقا از سوکت AM2 است که در نوامبر 2007 ابداع شد. اگرچه از لحاظ فیزیکی AM2 و AM2+ یکسان هستند. سوکت AM2+ پشتیبانی برای طرح‌های تقسیم انرژی  و Hyper Transport 3.0 و سرعت FSB تا GHZ 2.6 را اضافه می‌کند. چیپ‌های سوکت AM2+ با مادربردهای سوکت AM2 به صورت وارونه سازگار هستند. اما تنها در سرعت های FSB، Hyper Transport 2.0 کاهش یافته سازگارند.
پردازنده‌های سوکت AM2 به صورت تکنیکالی در مادربردهای با سوکت AM2+ کار می‌کنند هرچند پشتیبانی بایوس درهمه‌ی مادربردها وجود ندارد.

سوکت AM3 شرکت AMD

سوکت AM3 در فوریه 2009 ابداع شد در ابتدا پردازندههای با کنترلرهای حافظههای DDR3 مجتمع مانند پردازندههای Phenom ǁ را پشتیبانی میکرد. علاوه بر پشتیبانی از حافظه DDR3 سوکت AM3، نهصد و چهل و یک 941 پین در یک شکل بندی با یک پین کلید اصلاح شده دارد که به طور فیزیکی از جا رفتن پردازنده‌های AM2 و AM2+ ممانعت می‌کند.

سوکت AM3+ شرکت AMD

یک نسخه اصلاح شده سوکت AM3 است برای پردازنده‌های Bulldozer، Piledriver طراحی شده که 938 پین دارد و پردازنده‌های ساخته شده برای AM3 را نیز پشتیبانی می‌کند.

سوکت F یا 1207 FX شرکت AMD

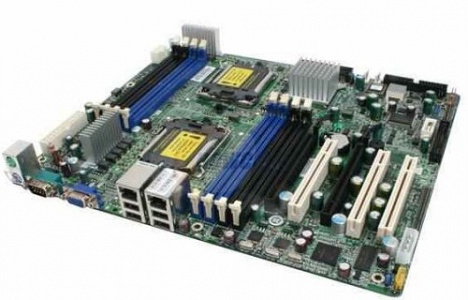

شرکت AMD در اگوست 2006 سوکت F یا 1207 FX را برای پردازنده‌های سرور Opteron طراحی کرد. سوکت F اولین سوکت LGA شرکت AMD است. مشابه سوکت 775 اینتل است که 1207 پین در یک توری 35*35 دارد که پین‌ها به جای پردازنده روی سوکت قرار دارند.
سوکت F به طور نرمال روی مادربردها به صورت زوج ظاهر می‌شود. زیرا برای اجرای پردازنده‌های دو تایی فیزیکی روی یک مادربرد طراحی شده‌اند. سوکت F توسط AMD برای پردازنده‌های Quad FX  به کار رفت. پردازنده‌های Quad FX پردازنده‌های دو هسته‌ای بودند که به صورت زوج‌های هماهنگ بفروش رفتند که با دو سوکت برای یک سیستم دوهسته‌ای به کار می‌روند. نسخه‌های آینده ممکن است پردازنده‌های چهار هسته‌ای یا در کل یک مدل 8 هسته‌ای در یک سیستم را پشتیبانی کنند. به سبب هزینه بالا اجرای پردازنده‌های فیزیکی دو تایی تنها تعداد معدودی از مادربردهای غیرسروری با سوکت F موجود است.

سوکت FM1 شرکت AMD

سوکت FM1 توسط AMD درنوامبر 2011 برای استفاده توسط APUها (CPU+GPU) و CPUهای براساس Llano core ابداع شد. اینها شامل APUهای سریهای Ax-3xxx و بعضی CPUهای Athlon ǁ همچنین APUهای E2-3200 میشوند.سوکت FM1، دارای 905 پین در یک توری 31*31 است و یک سوکت mPGA مشابه با سوکت‌هایی است که پردازنده‌های قبلی AMD به کار می‌برد. سوکت FM1 حافظه DDR3 را پشتیبانی می‌کند و با سوکت FM2 جایگزین شد.

سوکت FM2 شرکت AMD

سوکت FM2 توسط AMD در سپتامبر 2012 برای استفاده توسط APUهای سری‌های Richland و  Trinityابداع شد. این‌ها شامل APUهای سری‌های Ax-5xxx می‌شوند. سوکت FM2 دارای 904 پین در یک توری 31*31 است و یک سوکت PGA است مشابه آن‌هایی که توسط پردازنده‌های قبلی AMD استفاده می‌شد. سوکت FM2 حافظه DDR3 را پشتیبانی می‌کند.

سوکت FM2+ شرکت AMD

سوکت  FM2+ یک نسخه ارتقا یافته سوکت FM2 است که توسط AMD در ژانویه 2014 برای استفاده توسط APUهای سریهای Kaveri  ابداع شد که هسته CPUی، Steamroller را استفاده می‌کنند. این‌ها شامل APUهای سری‌های Ax-7xxx می‌شوند.  FM2+، دارای 906 پین در یک توری 31*31 است و به صورت وارونه با APUهای سوکت FM2 سازگار است.

سوکت AM1 یا سوکت FS1B شرکت AMD

سوکت AM1 توسط AMD در می  2013 برای استفاده توسط APUهای سریهای Kabini آن ابداع شد. این APUها شامل Athlon Quad core APU Athlon 5xxx  و APUهای Sempron Dual-Core APU Sempron 2xxx می‌شود. AM1، دارای 721 پین در یک توری 28*28 است و یک سوکت mPGA مشابه آن‌هایی استفاده می‌کند که توسط پردازنده‌های قبلی AMD بکارمی‌رفت. AM1 از حافظه DDR3 پشتیبانی می‌کند.
