CPUها و بسته‌بندی‌های آن ( آموزش با تصویر)
بسته بندی PGA یا Pin Grid Array Package
بستهبندی PGA رایج‌ترین بستهبندی تراشه پردازنده است که تاکنون مورد استفاده قرار است. نام PGA از Pin Grid Area گرفته شده است که یک آرایه شبیه یک توری از پایهها در آن موجود است تراشه‌های PGA وارد سوکت‌هایی می‌شوند که غالبا از نوع ZIF هستند. یک سوکت ZIF دارای اهرمی است که نصب و حذف تراشه را بسادگی امکان پذیر می‌سازد.
اکثرپردازندههای Pentium از بسته بندی تراشهی SPGA استفاده می کنند .نام SPGA Staggered Pin Grid Area ازگرفته شده است در بسته بندی SPGA پایهها به صورت سطر و ستون‌هایی به شکل نامطلوب و تناوبی در تراشه تنظیم شده‌اند این امر باعث کاهش اندازه کلی تراشه می‌شود.
بستهبندی Single Edge Contact (SEC) and Single Edge Processor (SEP)
پردازندههای با طرح کارتریج تماس تک لبهای (SEC) همراه با تعدادی تراشهی کش Cache Memory)) از نوع L2 روی مدار کوچکی قرار دارد که در یک کارتریج پلاستیکی و فلزی مهر و موم شده است.
نوع ارزانتر SEC بستهی پردازندهی تک لبهای SEP نامیده می‌شود. بستهی SEP برد مداری است که شامل پردازنده و Cache به صورت اختیاری و بدون پوشش پلاستیکی می‌باشد.

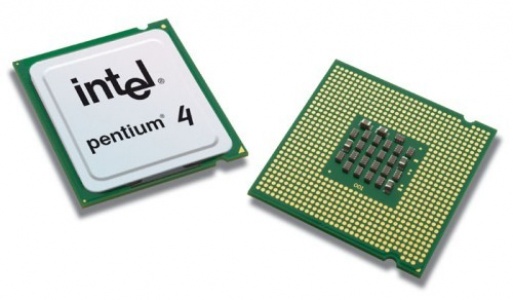

بسته بندی LGA یا Land Grid Area
در بستهبندی LGA روی تراشه CPU هیچ گونه پینی وجود ندارد و سوکت این تراشه‌ها پین‌هایی با قابلیت ارتجاعی دارند که توسط یک مکانیزم متفاوت، CPU در آن قفل می‌شود. سوکت‌های سازگار با LGA یک کلاهک دارند که روی CPU بسته می‌شود و با یک بازوی L شکل در جای خود قفل می شود که دو طرف سوکت را سجاف می‌کند.
