گیت OR
یک گیت منطقی مداری است که می‌تواند براساس ورودی‌های خود تصمیم بگیرد که در خروجی بله بگوید یا خیر. شما می‌توانید سایر گیت‌های منطقی شامل گیت AND، گیت NOT، گیت XOR، گیت NAND، گیت NOR، و همچنین گیت AND با سه ورودی را نیز مطالعه کنید.

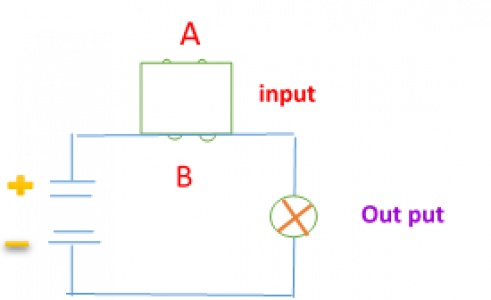

گیت OR، گیت هم یا گیت همه نامیده می‌شود. شکل بالا مدار گیت OR را به سادگی نمایش می‌دهد.
با نگاه کردن به مدارمی‌بینید که اگر یک یا هر دو کلید ورودی بسته شوند لامپ خروجی روشن خواهد شد. ولی اگر هر دو کلید باز باشند مدار باز بوده و بنابراین لامپ روشن نمی‌شود.
در شکل زیر جدول صحت برای مدار OR نمایش داده شده است:
| Y = A + B | B | A |
| 1 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
| 0 | 0 | 0 |
گیت OR تابع یای فراگیر گفته می‌شود.
نماد منطقی برای گیت OR به صورت زیر است:
این مطلب را دانلود کنید:
