گیت AND
یک گیت منطقی مداری است که می‌تواند براساس ورودی‌های خود تصمیم بگیرد که در خروجی بله بگوید یا خیر. در این آموزش قصد داریم گیت‌های منطقی شامل گیت AND، گیت OR، گیت NOT، گیت XOR، گیت NAND، گیت NOR، و همچنین گیت OR با سه ورودی را معرفی کنیم.

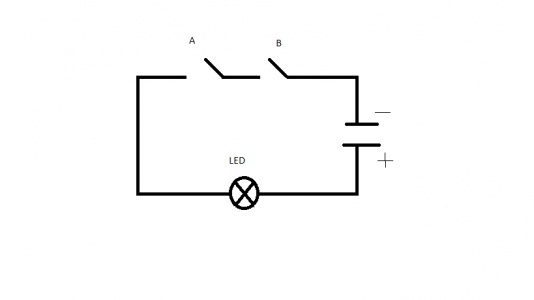

پیاده سازی عملی یا به عبارتی نمایش مداری گیت AND در شکل بالا آمده است. گیت AND را گیت همه یا هیچ می‌نامند. زیرا برای روشن شدن لامپ در مدار بالا باید هر دو کلید A و B را ببندیم و اگر یکی از کلیدها باز باشد لامپ روشن نخواهد شد.
نماد منطقی گیت AND به صورت زیر است:
Y= A . B جبر بولی گیت AND نامیده میشود.
جدول صحت گیت AND به صورت زیراست.
| Y = A . B | B | A |
| 1 | 1 | 1 |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 0 | 0 | 0 |
منظوراز 1 در گیت AND یک ولتاژ ۵ ولت نسبت به زمین است که به آن ولتاٰژبالا نیز می‌گویند. منظور از 0 در گیت AND ولتاژ پایین یا ولتاژ GND که یک ولتاژ نزدیک به صفر نسبت به زمین است.
