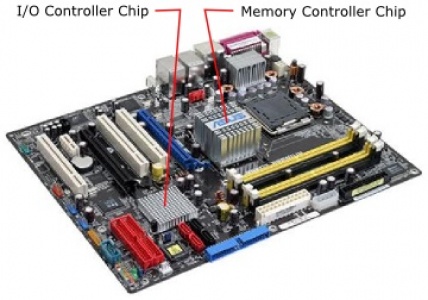

مجموعه تراشه CHIP SET

مجموعه تراشه شامل رابط گذرگاه پردازنده یا FSB*، کنترلرهای گذرگاه، کنترلرهای حافظه، کنترلرهای I/O و سایر مدارها می‌باشد در واقع همه‌ی مدارهای مادربرد در مجموعه تراشه قرار گرفته‍‌اند.

مجموعه تراشه در PC اتصال بین پردازنده و سایرقسمت‌ها را نشان می‌دهد، پردازنده نمی‌تواند بدون عبور از مجموعه تراشه با حافظه، بردهای آدابتور، دستگاه‌ها و سایر قسمت‌ها تبادل داشته باشد. مجموعه تراشه HUB اصلی و سیستم عصبی مرکزی یک PC است.

از آنجایی که مجموعه تراشه بر رابط یا اتصالات بین پردازنده و سایر قسمت‌ها کنترل می‌کند می‌تواند با تعیین نوع پردازنده، میزان سرعت اجرا، میزان سرعت گذرگاه‌ها و مقدار، نوع و سرعت حافظه‌ی قابل استفاده را مشخص نماید.

معرفی معماری‌های مجموعه تراشه‌ها

اکثر مجموعه تراشه‌های اولیه‌ی اینتل به یک معماری چند ردیفه تقسیم می‌شوند که مولفه‌های پل شمالی North Bridge و پل جنوبی ( (South Bridge را تشکیل می‌دهند.

پل شمالی یا North Bridge

پل جنوبی یا South Bridge

SUPER I/O

تراشه SUPER I/O معمولا شامل آیتم‌های جانبی است که همگی در یک تراشه‌ی واحد جمع شده‌اند.

رابط‌های کنترلر هارد دیسک IDE دوتایی، یک یا دو رابط  USB و CMOS RAM و همچنین کنترلرهای DMA** و وقفه همگی شامل تراشه پل جنوبی می‌شوند.

تراشه های SUPER I/O شامل درگاه‌های سری، درگاه‌های موازی، کنترلرفلاپی و رابط‌های صفحه کلید یا ماوس می‌شوند.

معماری هاب ( HUB)

درمعماری HUB به جای استفاده از گذرگاه PCI از رابط HUB که سرعت آن دو برابر سرعت  PCI است برای ارتباط میان تراشه‌ها استفاده می‌کنند. MCH بین گذرگاه پردازنده بسیار سریع( پردازنده های66-100-133-400 مگاهرتز) ورابط هاب (66مگاهرتزی) وگذرگاه AGP (66-133-266-533 مگاهرتز) را به هم ارتباط می‌دهد؛ در حالیکه  ICHارتباط بین رابط هاب (66مگا هرتزی) ودرگاه‌های ATA IDE (66-100 مگاهرتزی) و گذرگاه PCI (33 مگاهرتزی) را برقرار می‌کند.

ICH شامل یک گذرگاه جدید ***LPC می‌باشد که تعداد پایه‌های کمتری دارد واساسا از یک نوع کوچکتر با پهنای 4 بیت از PCI تشکیل شده است که برای پشتیبانی از تراشه های SUPER I/O و ROM BIOS طراحی شده است.

*FSB) FrontSide Bus): پردازنده را به RAM  و سایر مولفه‌های مادربرد متصل می‌کند.

**(DMA) Direct Memory Access: روشی است که اجازه می‌دهد دیوایس‌های I/O به صورت مستقیم با حافظه اصلی در ارتباط باشند.

***LPC دیوایس‌های با پهنای باند پایین را به پردازنده متصل می‌کند.
